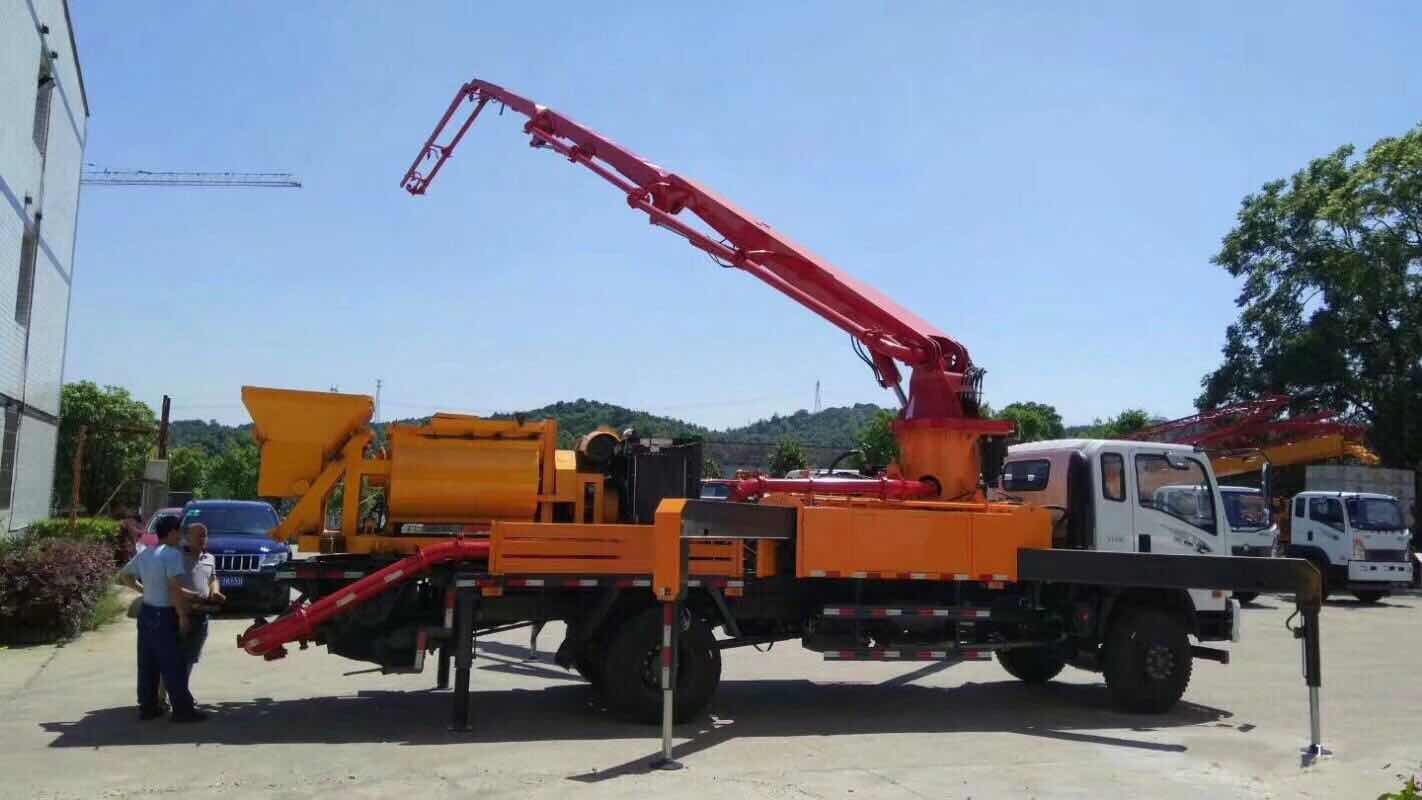

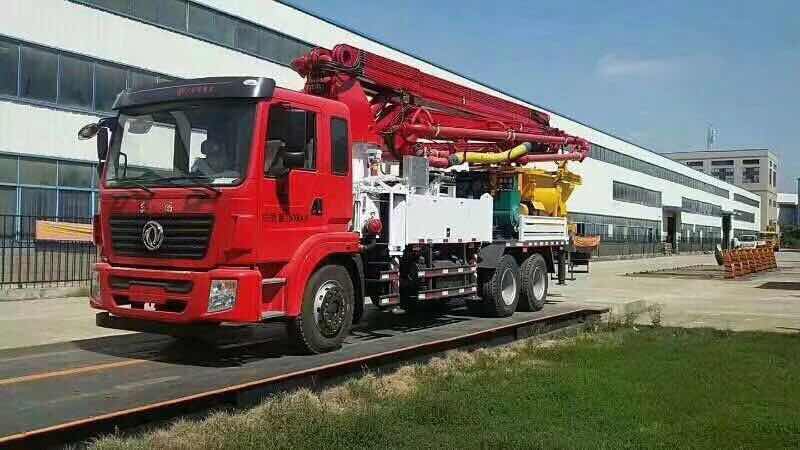

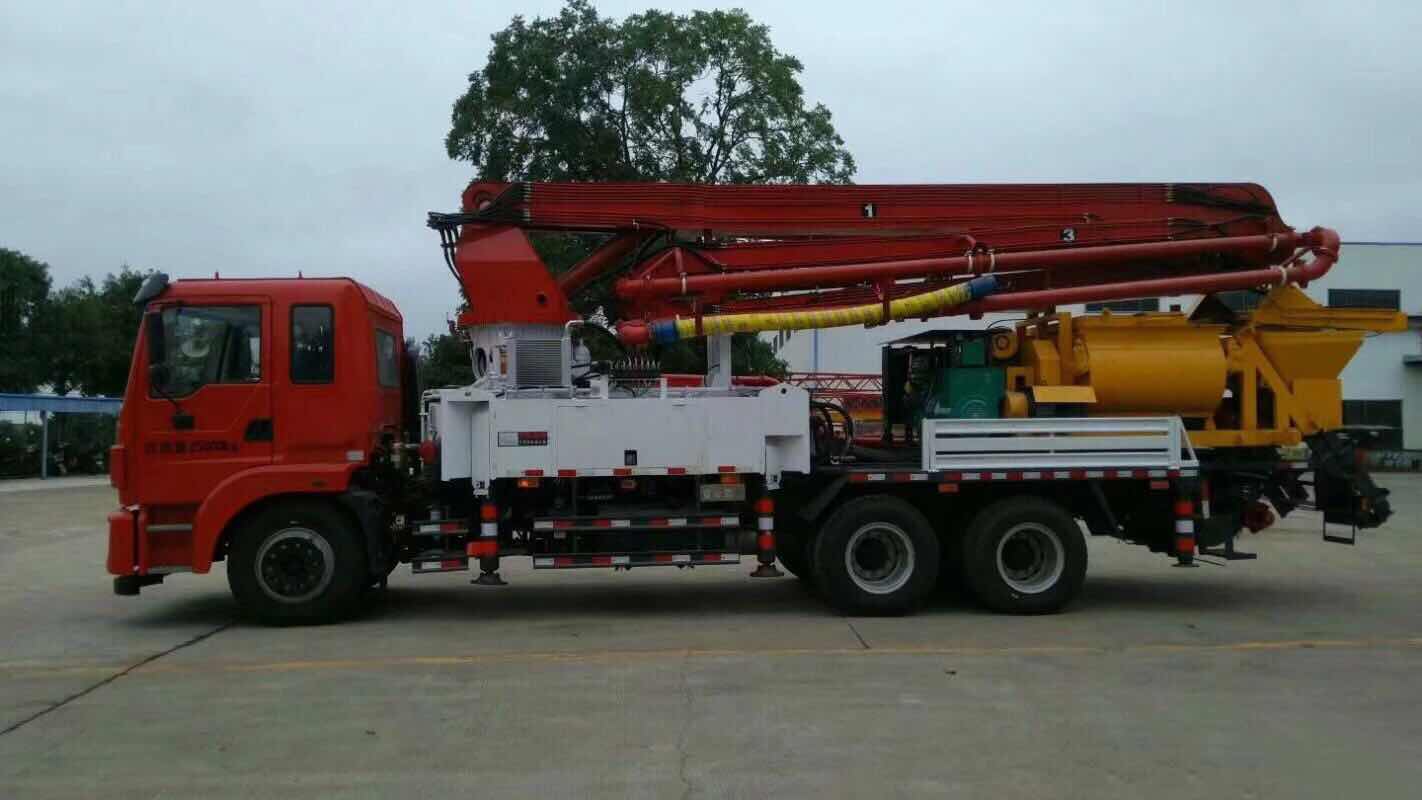

單雙橋臂架泵車
鷹鴻攪拌站廠家生產的攪拌天泵設備優勢：
機動方便：專門針對農村市場開發，車身寬度控制在2.3米以內，車身長度控制在10米以內、泥濘、狹窄鄉村道路皆可輕松應對，通過性好
勞動效率高：自動化程度高，遙控操作，一個人完成全程泵送施工操作
臂架可延長：由于臂架及油缸設計粗實，最后一節臂架可加裝延長3m裝置，讓客戶花29m的錢，達到32m的效果
安全系數高：采用G形臂架連接，安全可靠，避免了M形臂架易斷臂的隱患
布料方式靈活：采用靈活的四節臂架設計（33m為五節臂架設計），布料范圍比三節臂架大20%，狹小場地的施工亦可輕松實現混凝土布料施工
車身穩定：采用R型支腿，布料過程重心更穩定，支腿占地面積小
| 攪拌天泵參數 | |||||||||||
| 項目 | 單位 | 28 | 30 | 33 | 項目 | 單位 | 28 | 30 | 33 | ||
| 整車參數 | 全長 | mm | 9950 | 臂架支腿參數 | 臂架垂直高度 | m | 28 | 30 | 33 | ||
| 總寬 | mm | 2350 | 2300 | 臂架水平長度 | m | 24.4 | 25.8 | 29.5 | |||
| 總高 | mm | 3950 | 臂架垂直深度 | m | 15.5 | 18.3 | 22.5 | ||||
| 自重 | kg | 15800 | 最小展開高度 | m | 7.5 | 8.2 | 7.8 | ||||
| 泵送參數 | 理論泵送排量 | m3/h | 40 | 第一節臂長度 | mm | 6850 | 7800 | 6850 | |||
| 理論泵送壓力 | MPa | 12 | 轉角 | ° | 90 | ||||||
| 理論泵送次數 | 次/分鐘 | 21 | 第二節臂長度 | mm | 5850 | 6200 | 5850 | ||||
| 輸送缸內徑 | mm | 200 | 轉角 | ° | 180 | ||||||
| 輸送缸行程 | mm | 1000 | 第三節臂長度 | mm | 5900 | 6500 | 5600 | ||||
| 液壓系統 |
|
開式 | 轉角 | ° | 180 | ||||||
| 系統油壓 | MPa | 32 | 第四節臂長度 | mm | 5750 | 6200 | 5600 | ||||
| 油箱容積 | L | 200 | 轉角 | ° | 245 | 225 | |||||
| 輸送管徑 | mm | 125 | 第五節臂長度 | mm | / | / | 5450 | ||||
| 末端軟管長度 | m | 3 | 轉角 | ° | / | / | 240 | ||||
| 末端軟管管徑 | mm | 125 | 前支腿展開寬度 | mm | 5700 | ||||||
| 攪拌參數 | 攪拌機型號 |
|
JS500 | 后支腿展開寬度 | mm | 5700 | |||||
| 理論生產率 | m3/h | 25 | 前后支腿展開跨度 | mm | 6060 | ||||||
| 最大骨粒徑（卵石/碎石） | mm | ﹤4 | 底盤參數 | 底盤型號 |
|
CDW5160HAIR4 | |||||
| 工作循環時間 | s | 72 | 發動機型號 |
|
YC6J180-42 | ||||||
| 攪拌馬達功率 | kw | 20 | 發動機功率 | kw/rpm | 132/2500 | ||||||
| 水泵馬達功率 | kw | 1.1 | 排放標準 |
|
國IV | ||||||
| 提升馬達功率 | kw | 5.5 | 燃料箱容積 | L | 200 | ||||||
| 上料高度 | mm | 1100 | 燃料種類 |
|
柴油 | ||||||
| 攪拌機重量 | kg | 3500 | 排量 | L | 6.49 | ||||||
|
|
|
|
|
最大速度 | km/h | 80 | |||||
